dtrac_quansheng_uv-k6

使用泉盛UV-K6定制固件

这是我特意送给大家五五节的节日礼物,DTrac APP 新增了对泉盛UV-K5/K6的支持,现在可以通过APP操控UV-K5/K6实时同步卫星转发器参数,方便业余卫星通联操作。

实现功能

仅需使用APP连接对讲机,抛弃繁琐全搞定,业余卫星通联操作更智能,实现以下功能:

  • 自动获取位置;
  • 自动更新星历;
  • 成熟算法预测;
  • 实时同步卫星多普勒频率;
  • 实时同步通联模式参数;
  • 实时同步发射亚音参数;
  • 卫星入境时自动关闭静噪,离境后自动开启静噪;

注:由于泉盛UV-K5/K6硬件限制,除FM外的模式仅对接收信道有效。

硬件改造

泉盛UV-K5/K6系列电台虽然自带串口,可以基于外接网络转串口的方式来实现对接,但总是不太方便,最好的方法是在电台内部加上蓝牙串口组件,一劳永逸。

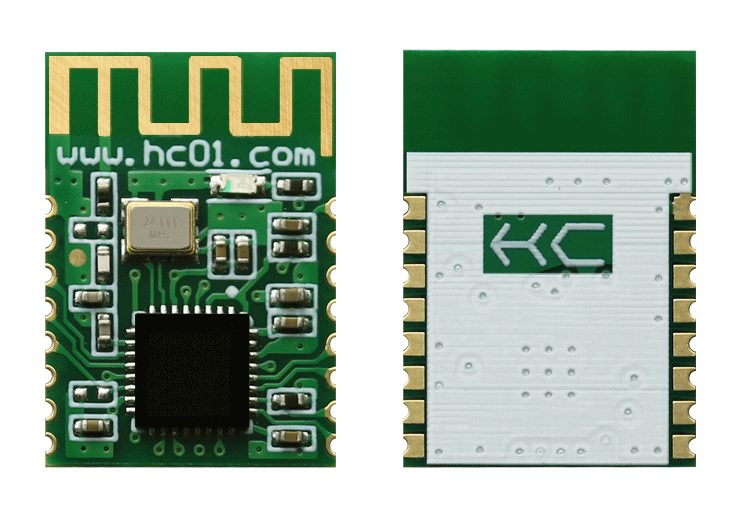

推荐使用3.3V的蓝牙模块,如HC-04,操作步骤:

  • 修改蓝牙模块名称如:UV-K6;
  • 修改波特率为38400;
  • 拆机(自行搜索网上教程);

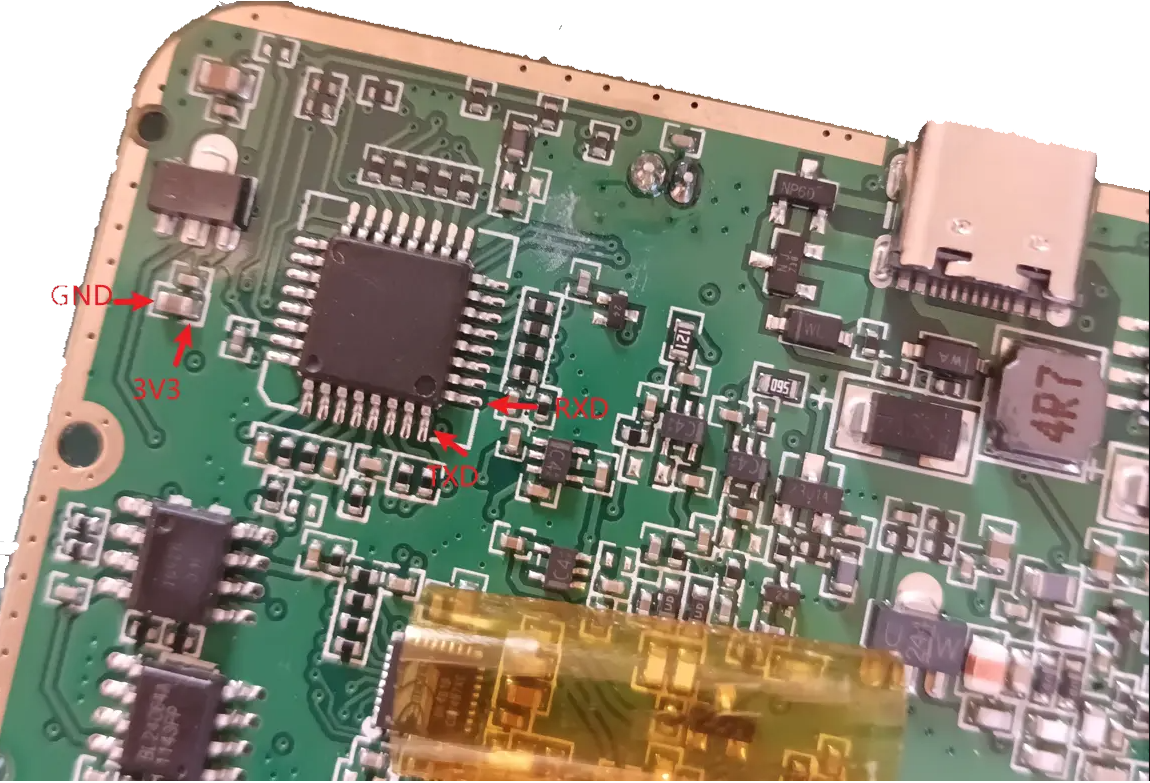

  • 然后根据蓝牙模块的引脚定义参考下图位置接线
    • TXD 接 RXD
    • RXD 接 TXD
    • 3.3V 接 3V3
    • GND 接 GND
  • 用热缩管将模块包裹,放在合适位置即可。

定制固件

定制的固件在egzumer最新固件上轻微修改,完整保留了原功能。

刷机方法

刷机方法简介:线刷和蓝牙无线刷机的方法都是一样的,长按PTT键开机,使用泉盛官方自带的固件更新软件,选择正确的端口,连接电台,选择固件,点击更新即可。固件升级详细操作步骤请见官方升级固件程序和说明文档。

uv-k6官方升级固件程序和说明.zip

下载地址

固件下载地址: firmware.packed.bin

对讲机设置

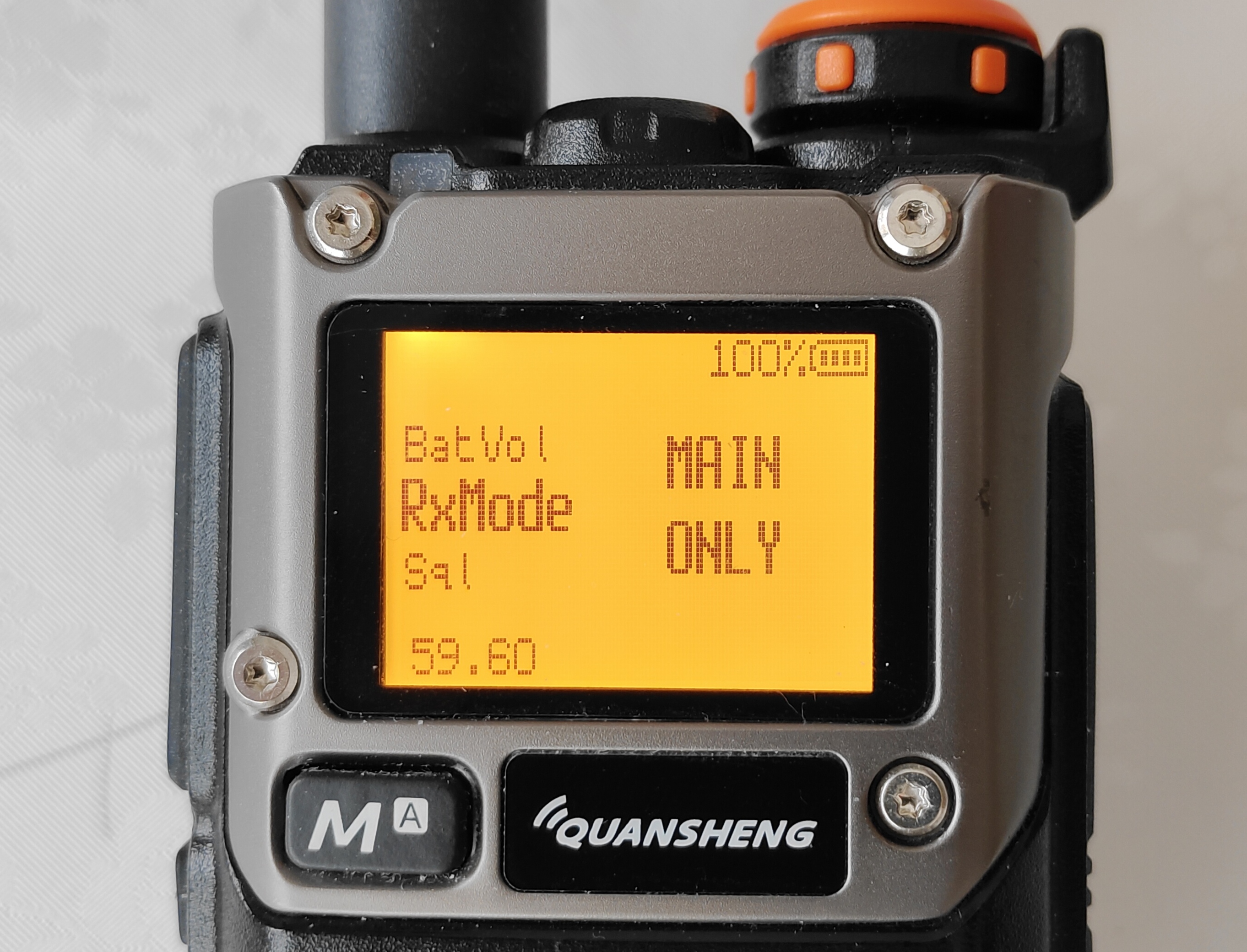

调到59号菜单,将RxMode设置为MAIN ONLY,并使用VFO频率待机模式。

APP设置

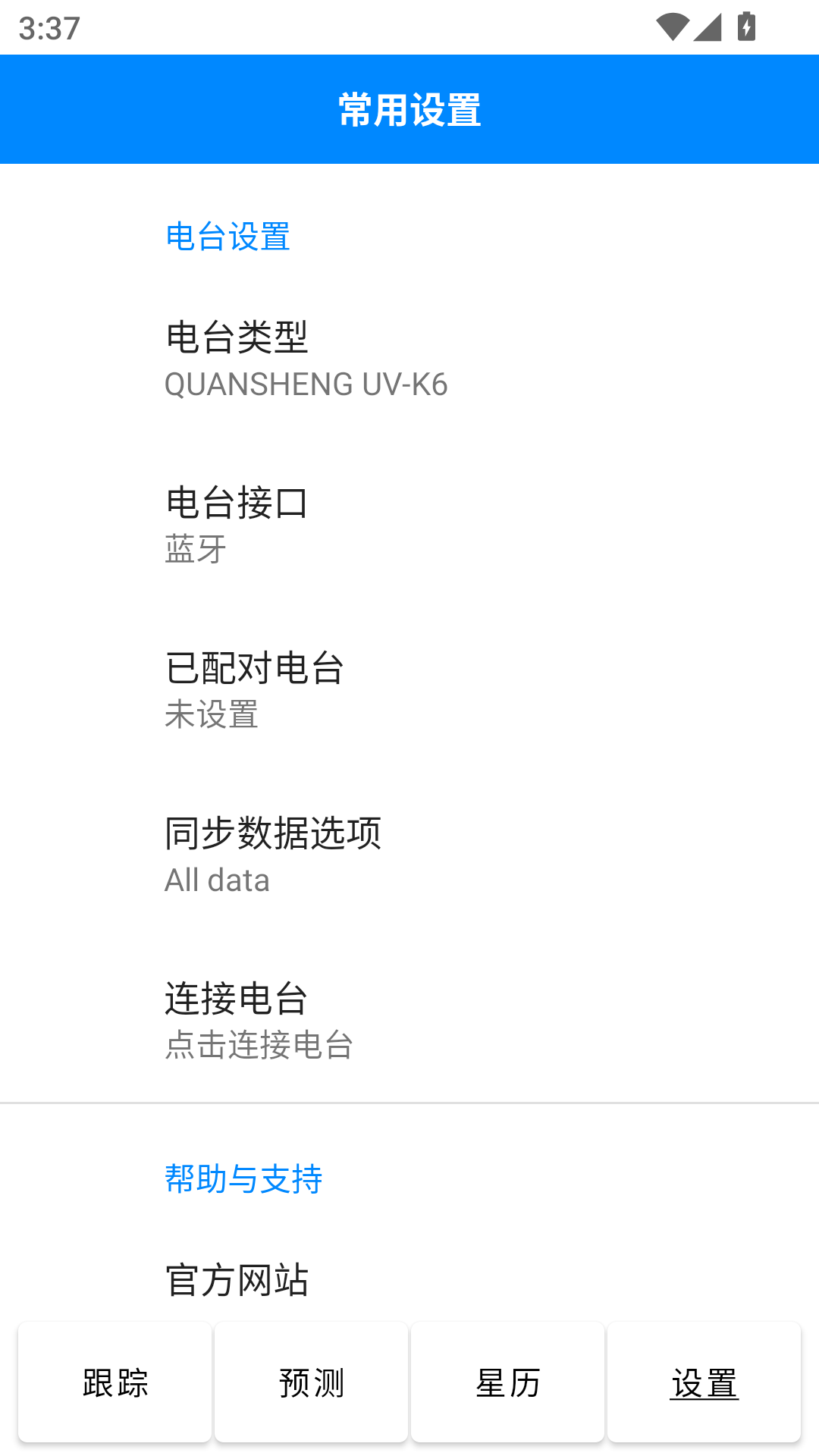

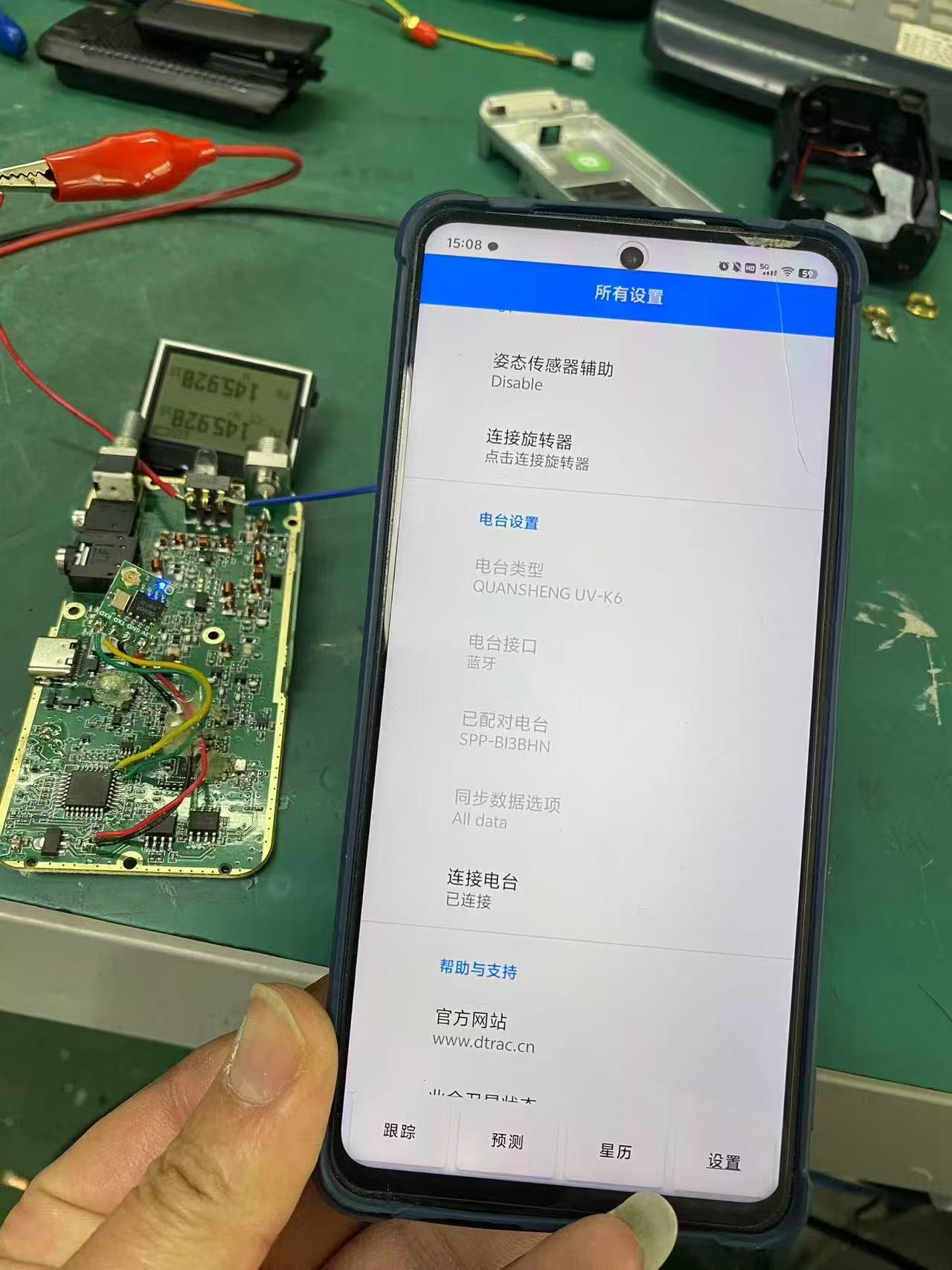

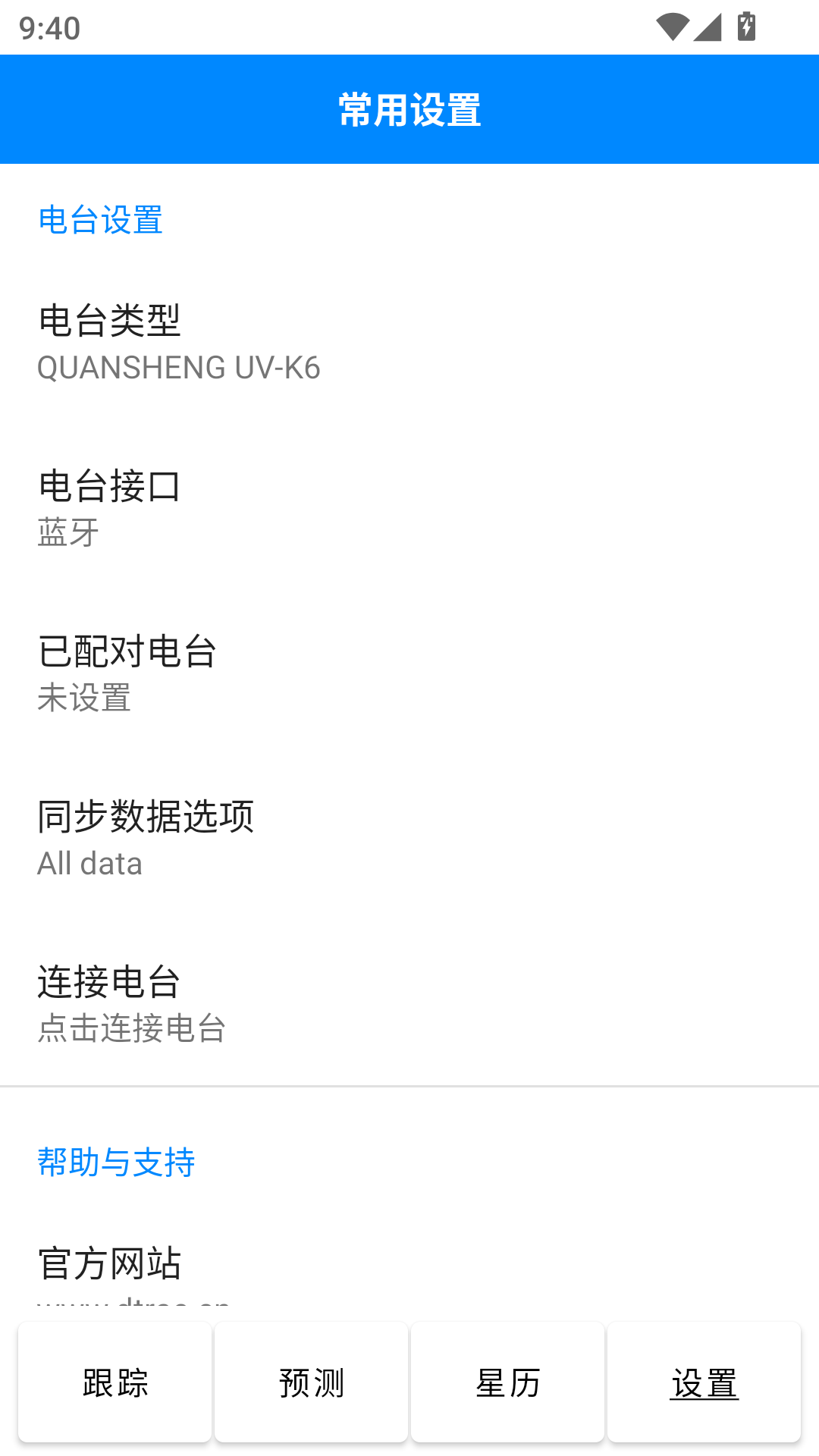

电台类型选择“QUANSHENG UV-K6”,然后用蓝牙方式连接对讲机。

演示视频
